| ब्रांड नाम: | CCSN |
| मॉडल संख्या: | सीपीजी3079एफ2 |
| एमओक्यू: | 1 सेट |
| कीमत: | US$36.00 per set |
| पैकेजिंग विवरण: | निर्यात पैकेज |
| Payment Terms: | एल/सी, टी/टी, |
सीसीएसएन 3322KW/4153KVA डीजल जनरेटर सेट औद्योगिक खनन बिजली संयंत्रों के लिए उच्च शक्ति मुख्य और स्टैंडबाय डीजल जनरेटर सेट
ब्रांड परिचय:
सीसीएसएन इंजन इंक. तियानफू इक्विटी एक्सचेंज पर सूचीबद्ध प्रतिभूति कोड: 811129
CCSN इंजन इंक. की स्थापना 1960 के दशक में हुई थी। यह CRRC समूह का रणनीतिक साझेदार है। दुनिया का पहला मोटा इंजन। चीन का पारिस्थितिक इंजन लीडर। मूल कंपनी CCSN पावर इंक. ने इंजन, जनरेटर सेट और बिजली उत्पादों को स्वतंत्र रूप से विकसित, डिजाइन और उत्पादन करने के लिए 31 मिलियन युआन का निवेश किया है, और "माइक्रो-स्मार्ट ग्रिड" और अन्य बिजली समाधान, ऊर्जा निवेश और बिजली पट्टे, और वितरित बिजली स्टेशन डिजाइन, परामर्श और निर्माण जैसी सेवाएं प्रदान करता है। CCSN इंजन उत्पादन आधार बनाने के लिए 20 मिलियन युआन का निवेश करते हुए, चरण I और II परियोजनाएं 10,000 वर्ग मीटर के क्षेत्र को कवर करती हैं।
सीसीएसएन "हरित विकास, सद्भाव और जीत-जीत" को अपने कॉर्पोरेट दर्शन के रूप में और "अखंडता, सद्भाव, व्यावहारिकता और नवाचार" को अपनी कॉर्पोरेट भावना के रूप में लेता है। स्वतंत्र बौद्धिक संपदा अधिकारों के साथ उत्पादों की एक श्रृंखला शुरू की, और 16 पेटेंट प्राप्त किए हैं। स्वतंत्र रूप से विकसित, डिजाइन और उत्पादित मुख्य उत्पादों में डीजल इंजन, वसा इंजन, प्राकृतिक गैस इंजन, मेथनॉल इंजन और हाइब्रिड इंजन शामिल हैं। सीसीएसएन की मध्यम और उच्च गति इंजन तकनीक अंतरराष्ट्रीय अग्रणी स्तर पर है। सीसीएसएन बिजली उत्पादन उद्योग के लिए एक पूर्ण आपूर्ति श्रृंखला बनाने और परियोजना कार्यक्रम सेवाओं के लिए एक ठोस नींव रखने के लिए प्रतिबद्ध है। कम लागत पर बेहतर उत्पाद और सेवाएं प्रदान करें।
वर्तमान में, सीसीएसएन के उपकरण पूरे देश में रेलवे, धातुकर्म, खनन, बिजलीघर, जहाज, सुरक्षा बिजली आपूर्ति निर्माण और अन्य क्षेत्रों में बेचे जाते हैं। इसके विदेशी बिक्री क्षेत्रों में पूर्वी एशिया, मध्य एशिया, दक्षिण पूर्व एशिया, दक्षिण एशिया, पश्चिम एशिया और मध्य पूर्व, अफ्रीका, दक्षिण अमेरिका और अन्य क्षेत्र शामिल हैं।
सीसीएसएन मुख्य रूप से 159, 210, 240, 280 और 320 सिलेंडर व्यास के साथ डीजल, वसा, गैस, भारी तेल, दोहरे ईंधन और सौर तापीय इंजनों की विभिन्न श्रृंखलाओं का उत्पादन करता है। इंजनों की यह श्रृंखला चीन के मुख्य रेलवे डीजल इंजनों, रेल पारगमन, घरेलू जहाज बिजली, बड़ी इंजीनियरिंग मशीनरी, बड़े इंजन जल पंप, बड़े इंजन अग्नि पंप आदि के लिए डीजल पावर कॉन्फ़िगरेशन के रूप में उपयोग की जाती है। अब तक, लगभग 10,000 डीजल इंजनों का उपयोग किया गया है। वार्षिक बिक्री 100 मिलियन युआन से अधिक है।
सीसीएसएन ने वर्तमान में निम्नलिखित प्रमाणन प्रणालियां पारित की हैं: आईएसओ/टीएसएक्स16949:2002 गुणवत्ता प्रबंधन प्रणाली प्रमाणन, आईएसओ14001 पर्यावरण प्रबंधन प्रणाली प्रमाणन, ओएचएसएएस18001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रणाली प्रमाणन, और एलएल-सी प्रणाली प्रमाणन।
उत्पाद विशेषताएं:
सीसीएसएन जनरेटर सेट में अच्छी अर्थव्यवस्था, ऊर्जा की बचत, स्थिर और विश्वसनीय संचालन, सरल संरचना, सरल रखरखाव, सुविधाजनक संचालन, बड़ी बिजली वृद्धि, कम ऊर्जा खपत, मजबूत अनुकूलनशीलता, कम समानांतर बिजली हानि, शक्तिशाली सुरक्षा कार्य, रिमोट इंटेलिजेंट कंट्रोल और अन्य फायदे हैं। यह सभी प्रकार के ग्राहकों द्वारा व्यापक रूप से प्रशंसा की जाती है।
सीसीएसएन बिजली समाधानों का पूरा सेट प्रदान करता है और अनुकूलित उत्पादन का समर्थन करता है। उत्पाद बुद्धिमान नियंत्रण और दूरस्थ निगरानी का एहसास कर सकते हैं, और ग्राहकों को व्यापक सेवाएं प्रदान करने के लिए कई वैकल्पिक समाधान प्रदान करते हैं।

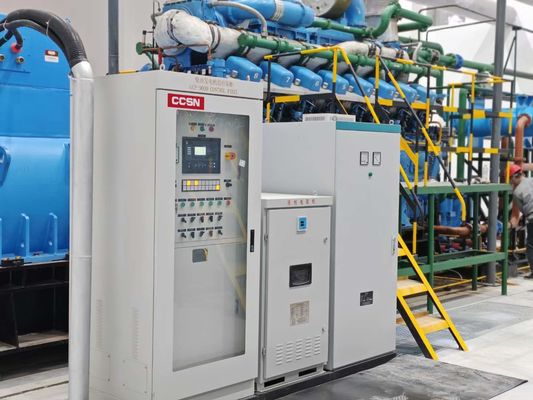

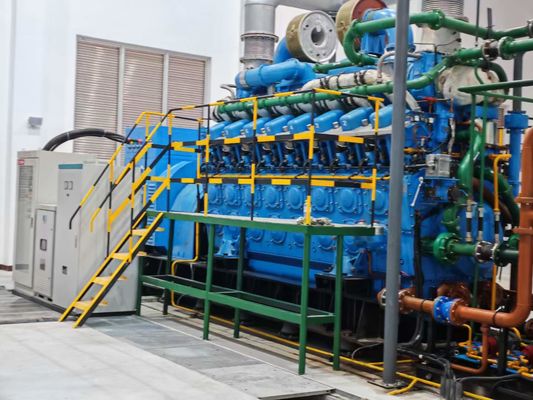

सीसीएसएन 3322KW/4153KVA डीजल जनरेटर सेट औद्योगिक खनन बिजली संयंत्रों के लिए उच्च शक्ति मुख्य और स्टैंडबाय डीजल जनरेटर सेट:
उत्पाद पैरामीटर:
|
CPG3322F2 जेनरेटर सेट |
||||
| 01. | उत्पादक | - | सीसीएसएन | |
| 02. | आरक्षित शक्ति | किलोवाट | 3654 | |
| 03. | सामान्य शक्ति | किलोवाट | 3322 | |
| 04. | निरंतर शक्ति | किलोवाट | 2989 | |
| 05. | ऊर्जा घटक | - | 0.8 हिस्टैरिसीस | |
| 06. | आउटपुट वोल्टेज | केवी | 6. 3 / 1 0 .5 | |
| 07. | रेटेड आवृत्ति | हर्ट्ज | 50 | |
| 08. | मूल्याँकन की गति | मिन-1 | 1000 | |
| 09. | ईंधन ग्रेड | - | साधारण हल्का डीज़ल GB252/ASTM D975, 1-D/2-D | |
| 10. | शीतलन विधि | - | हीट एक्सचेंजर + कूलिंग टॉवर/कूलिंग वॉटर टैंक | |
| 11। | आवृत्ति में गिरावट | % | ≤3 | |
| 12. | स्थिर अवस्था आवृत्ति बैंड | % | ≤0.5 | |
| 13. | सापेक्ष आवृत्ति सेटिंग ड्रॉप रेंज | % | >(2.5+आवृत्ति गिरावट) | |
| 14. | सापेक्ष आवृत्ति सेटिंग बढ़ती रेंज | % | 2.5 > | |
| 15. | क्षणिक आवृत्ति विचलन (प्रारंभिक आवृत्ति से) | |||
| - 100% अचानक बिजली कटौती | % | ≤+10 | ||
| - अचानक शक्ति में वृद्धि | % | ≤-(7+आवृत्ति गिरावट) | ||
| 16. | क्षणिक आवृत्ति विचलन (रेटेड आवृत्ति से) | |||
| - 100% अचानक बिजली कटौती | % | ≤+10 | ||
| - अचानक शक्ति में वृद्धि | % | ≤-7 | ||
| 17. | आवृत्ति पुनर्प्राप्ति समय | एस | ≤3 | |
| 18 . | सापेक्ष आवृत्ति सहिष्णुता बैंड | % | 2 | |
| 19. | स्थिर अवस्था वोल्टेज विचलन | % | ≤±1.5 | |
| 20. | वोल्टेज असंतुलन | % | 1 | |
| 21. | सापेक्ष वोल्टेज सेटिंग रेंज | % | ≤±5 | |
| 22. | वोल्टेज सेटिंग परिवर्तन दर | %/एस | 0.2~1.0 | |
| 23. | क्षणिक वोल्टेज विचलन | |||
| - 100% अचानक बिजली कटौती | % | ≤+20 | ||
| - अचानक शक्ति में वृद्धि | % | ≤ -15 | ||
| 24. | वोल्टेज विरूपण दर | % | ＜५ | |
| 25. | वोल्टेज रिकवरी समय (±3%) | एस | ≤2 | |
| 26. | वोल्टेज मॉडुलन | % | 0.3 | |
| 27. | सक्रिय शक्ति वितरण | |||
| - नाममात्र रेटिंग के 80% से 100% के बीच | % | ≤+5 | ||
| - नाममात्र मूल्य के 20% से 80% के बीच | % | ≤+10 | ||
| 28. | प्रतिक्रियाशील शक्ति वितरण | |||
| - नाममात्र रेटिंग के 20% से 100% के बीच | % | ≤+10 | ||
| … | ||||
|
NY16V280-G208 इंजन
|
||||
|
01. |
उत्पादक | - | सीआरआरसी | |
| 02. | आउटपुट पावर (बंद) | किलोवाट मीटर | 4088 | 5478 बीएचपी |
| 03. | प्रकार | - | 16 सिलेंडर-V प्रकार 50°/चार स्ट्रोक/जल शीतलन | |
| 04. | सिलेंडर बोर*स्ट्रोक | मिमी | 280*285 | |
| 05. | विस्थापन | एल | 280.8 | |
| 06. | मूल्याँकन की गति | मिन-1 | 1000 | |
| 07. | न्यूनतम निष्क्रिय गति | मिन-1 | 400 | |
| 08. | अधिकतम स्वीकार्य गति | मिन-1 | 1100 | |
| 09. | औसत पिस्टन गति | एमएस | 9.5 | |
| 10. | औसत प्रभावी दबाव | एमपीए | 1. 65 | |
| 11। | अधिकतम ईंधन दबाव | एमपीए | ≤14 | |
| 12. | संक्षिप्तीकरण अनुपात | - | 12.5:1 | |
| 13. | क्रैंकशाफ्ट दिशा (आउटपुट छोर की ओर) | - | दक्षिणावर्त | |
| 14. | संदर्भ आकार | मिमी | 4971 (लंबाई) * 1725 (चौड़ाई) * 2895 (ऊंचाई) | |
| 15. | संदर्भ भार | किलोग्राम | 24500 | |
| 16. | गति विनियमन मोड | - | डिजिटल | |
| 17. | गति समायोजन रेंज | % | ±5 | |
| 18. | कंपन आइसोलेटर | पीसी | 16 | |
| 19. | शोर का स्तर, पूर्ण भार | डीबीए | 110(दूरी 1मी) | |
| 20. | वायु का सेवन और शीतलन | - | टर्बोचार्जर, W/A सुपरचार्जर और इंटरकूलर | |
| 21. | एयर फिल्टर | - | मानक | |
| 22. | स्वीकार्य निकास वापस दबाव | किलो पास्कल | 3 | |
| 23 | स्वीकार्य निकास नकारात्मक दबाव | किलो पास्कल | 2.5 | |
| 24. | टर्बोचार्जर्स की संख्या | संख्या | 2 | |
| 25. | दहन वायु मात्रा | किलोग्राम/सेकंड | 7.8 | |
| 26. | मानक वायु-ईंधन अनुपात | - | 33.3 | |
| 27. | स्नेहन विधि, शुरू करने से पहले | - | पूर्व आपूर्ति तेल पंप | |
| 28. | स्नेहन विधि, चल रहा है | - | इंजन चालित पंप | |
| 29 . | तेल पैन क्षमता | एल | 1200 | |
| 30. | तेल पैन का आकार | मिमी | 3030 * 1078 *3 4 0 | |
| 31. | स्नेहक उपभोग दर | ग्राम/किलोवाट·घंटा | 2.04 | |
| 32. | स्नेहक विनिर्देश | - | एसएई #15W-40 | |
| 33. | अनुशंसित विनिर्देश | - | एपीआई/सीएच/सीआई/सीएफ या उससे ऊपर | |
| 34. | परिशुद्धता, तेल फिल्टर | माइक्रोन | ≤20 | |
| 35. | प्रवाह, तेल फिल्टर | एम3/एच | ≤100 | |
| 36. | दबाव, तेल फिल्टर | एमपीए | ≤0.04 | |
| 37. | डबल पैक, एक उपयोग के लिए और एक बैकअप के लिए | - | वैकल्पिक | |
| 38. | शीतलन विधि | - | रेडिएटर/कूलिंग टॉवर | |
| 39. | स्नेहन तेल शीतलन | - | केन्द्रापसारी पम्प परिसंचरण | |
| 40. | ठंडा पानी | - | विआयनीकृत जल | |
| 41. | उच्च तापमान जल आउटलेट दबाव | छड़ | 3.5 | |
| 42. | इंटरकूलर जल आउटलेट दबाव | छड़ | 3.5 | |
| 43. | तेल पंप आउटलेट दबाव | छड़ | 9 | |
| 44. | उच्च तापमान जल आउटलेट अधिकतम जल तापमान | ℃ | 88 | |
| 45. | इंटरकूलर जल आउटलेट अधिकतम जल तापमान | ℃ | 88 | |
| 46. | इंटरकूलिंग जल इनलेट तापमान | ℃ | 60 | |
| 47. | अधिकतम स्नेहन तेल तापमान | ℃ | 88 | |
| 48. | उच्च तापमान जल प्रवाह | एम3/एच | 105 | |
| 49. | अंतरशीतलन जल प्रवाह | एम3/एच | 105 | |
| 50. | तेल पंप प्रवाह | एम3/एच | 105 | |
| शीत प्रारंभ न्यूनतम परिवेश तापमान | ℃ | 10 | ||
| 51. | ईंधन खपत दर | ग्राम/किलोवाट·घंटा | 198 +5% | |
| 52. | ईंधन ग्रेड | - | 0# डीजल | |
| 53. | ईंधन फिल्टर की गुणवत्ता, प्रथम श्रेणी | माइक्रोन | ≤20 | |
| 54. | ईंधन फ़िल्टर रेटिंग, द्वितीयक | माइक्रोन | ≤12 | |
| 55. | परिचालन तापमान | ℃ | ≤90 | |
| 56. | डबल पैक, एक उपयोग के लिए और एक बैकअप के लिए | - | वैकल्पिक | |
| 57. | पूर्व आपूर्ति तेल पंप, बिजली | किलोवाट | 5.5 | |
| 58. | ऑपरेटिंग वोल्टेज | वीएसी | 380 | |
| 59. | आवृत्ति | हर्ट्ज | 50 | |
| 60. | दबाव | एमपीए | 0.6 | |
| 61. | प्रवाह | एम3/एच | 12.61 | |
| 62. | पूर्व आपूर्ति ईंधन पंप, बिजली | किलोवाट | 2.2 | |
| 63. | ऑपरेटिंग वोल्टेज | वीएसी | 380 | |
| 64. | आवृत्ति | हर्ट्ज | 50 | |
| 65. | दबाव | एमपीए | 1.45 | |
| 66. | प्रवाह | एम3/एच | 2 | |
| 67. | स्टार्टअप विधि | |||
| 67.1 | वायु प्रारंभ | - | एयर कंप्रेसर, गैस टैंक | एक का चयन |
| 67.2 | बैटरी शुरू | - | बैटरी | एक का चयन |
| … | ||||
|
आवर्तित्र
|
||||
| 01. | नमूना | - | टीएफडब्लू33223 | |
| 02. | मोटर संरचना | - | डबल बेयरिंग, स्व-वेंटिलेटिंग | |
| 03. | मूल्याँकन की गति | मिन-1 | 1000 | |
| 04. | गति को सीमित करना | मिन-1 | 1200 | |
| 05. | रेटेड आवृत्ति | हर्ट्ज | 50 | |
| 06. | सामान्य शक्ति | क | 3322 | |
| 07. | रेटेड वोल्टेज | केवी | 6. 3 / 1 0 .5 | |
| 08. | वर्तमान मूल्यांकित | ए | 380/228 | |
| 09. | उत्तेजना विधि | - | ब्रश रहित स्व-उत्तेजना | |
| 10. | वोल्टेज विनियमन विधि | - | एवीआर | |
| 11। | सुरक्षा स्तर | - | आईपी23 | |
| 12. | शृंखला | - | 6 | |
| 13. | इन्सुलेशन वर्ग | - | एच/एच | |
| 14. | घुमावदार तापमान में वृद्धि | - | ≤105K, प्रतिरोध विधि | |
| 15. | घुमावदार कनेक्शन | - | 3P4W, स्टार प्रकार 12 लाइनें | |
| 16. | घुमावदार पिच | - | 2/3 | |
| 17. | निरंतर शॉर्ट सर्किट करंट | - | 300% यानि 2 सेकंड | |
| 18. | टेलीफोन हार्मोनिक कारक | - | टीएचएफ<2% | |
| 19. | रेडियो हस्तक्षेप दमन | - | टीआईएफ<50 | |
| 20. | शॉर्ट सर्किट अनुपात | केसीसी | 0.764 | |
| 21. | प्रत्यक्ष अक्ष तुल्यकालिक प्रतिघात | एक्सडी | 1.677 | |
| 22. | क्षैतिज अक्ष तुल्यकालिक प्रतिघात | एक्सक्यू | 0.855 | |
| 23. | प्रत्यक्ष अक्ष क्षणिक प्रतिघात | एक्स'डी | 0.199 | |
| 24. | क्षणिक प्रतिक्रिया | एक्स'क्यू | 0.855 | |
| 25. | प्रत्यक्ष अक्ष सुपर क्षणिक प्रतिक्रिया | X''d | 0.137 | |
| 26. | अनुप्रस्थ अक्ष सुपर क्षणिक प्रतिक्रिया | एक्स''क्यू | 0.148 | |
| 27. | स्टेटर वाइंडिंग समय स्थिरांक | ता(स) | 0.079 | |
| 28. | क्षेत्र वाइंडिंग समय स्थिरांक | टीडी0(एस) | 3.837 | |
| 29. | क्षमता | % | 96.5 | |
| 30. | शीतल वायु का अधिकतम तापमान | ℃ | 40 | |
| 31. | स्थिर-अवस्था वोल्टेज समायोजन रेंज | % | ±2.5 | |
| 32. | लोड बढ़ने पर क्षणिक वोल्टेज विचलन | % | -15 | |
| 33. | वोल्टेज पुनर्प्राप्ति समय | एस | ≤1.5 | |
| 34. | स्थिर अवस्था वोल्टेज विचलन | % | ±1% | |
| 35. | लोड कम होने पर क्षणिक वोल्टेज विचलन | % | +20% | |
| 36. | तापमान वृद्धि स्तर | - | एफ | |
| 37. | संदर्भ कार्यान्वयन मानक, उत्तरी अमेरिका | - | नेमा एमजी21/सीएसए सी22-2 | |
| 38. | संदर्भ कार्यान्वयन मानक, चीन | - | जीबी755 | |
| 39. | कार्यान्वयन मानकों का संदर्भ लें, यूरोपीय संघ | - | आईईसी60034-1/डीआईएन वीडीई 0530 | |
| 40. | टर्मिनलों की संख्या | मिमी | 6 | |
| 41. | संदर्भ आकार | मिमी | 2585*2110*2150 | |
| 42. | संदर्भ भार | किलोग्राम | 12000 | |
| 43. | निष्क्रियता के पल | किलोग्राम ･ मीटर2 | 481 | |
| … | ||||
|
|
